一、产品概述

1.1 适用范围

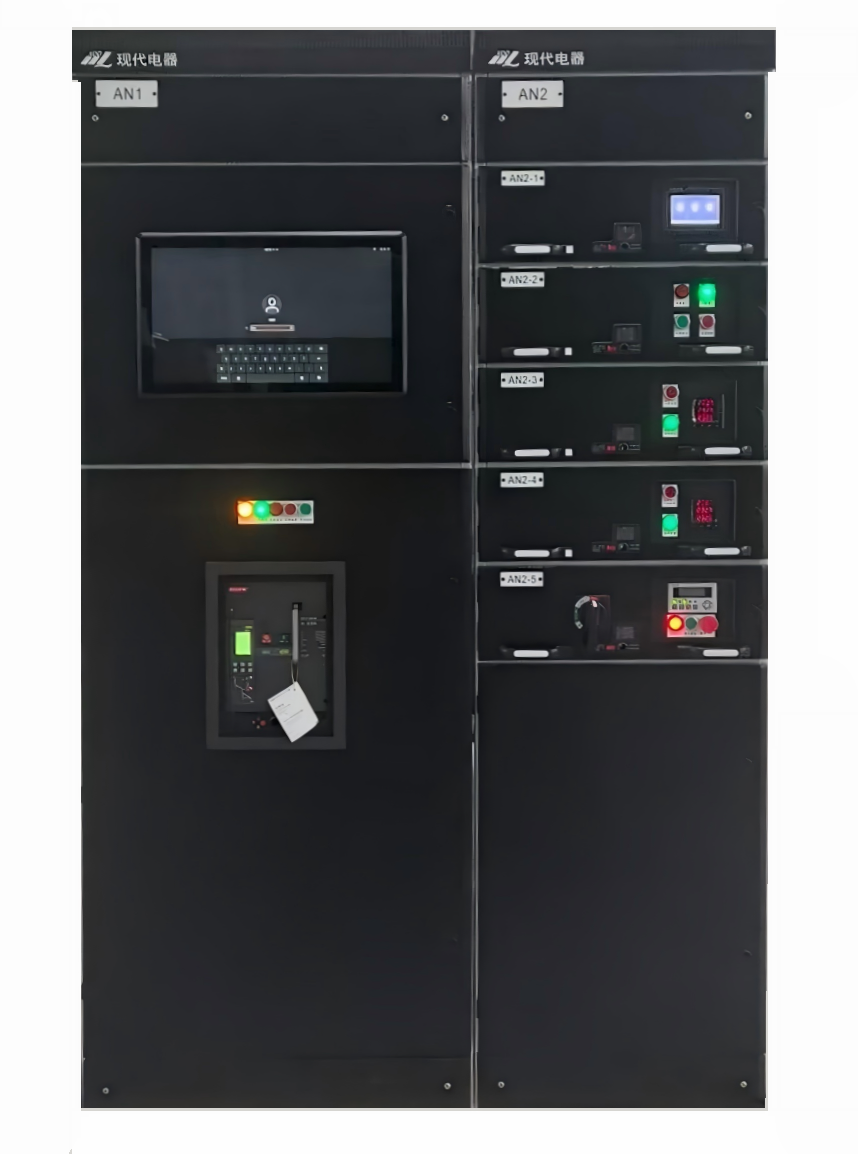

GCZ智能型低压开关柜适用于交流50(60)Hz，额定工作电压400V(690V)，额定电流至6300A的配电系统中。本产品广泛应用于发电厂、变电所、石油化工、冶金、纺织、高层建筑、数据中心等行业的配电系统，作为电能分配、电动机集中控制、无功功率补偿之用。

1.2 产品特点

本产品具有以下显著特点：

² 智能化监控：采用具有通信功能的智能元器件，通过现场总线技术与计算机系统网络连接，实现变电站低压开关设备运行管理的自动化、智能化。系统可实时采集电压、电流、功率、电能等参数，具备远程操作、保护定值管理、事件记录与告警、故障分析等功能。

² 云端远程管理：集成工业智能网关，支持将现场数据通过4G/5G/WiFi/以太网上传至云端服务器。用户可通过手机APP随时随地监控设备运行状态，实现远程分合闸控制、参数查询、报警接收等操作。APP端支持设备接入管理、运行监控、能耗分析、巡检记录等功能，让配电管理突破空间限制。

² 结构设计先进：柜体框架采用具有25mm间隔模数孔的压筋型材，结构简单、安装方便且具有足够的机械强度和刚度。功能单元采用标准化和模块化设计，相同规格的抽屉具有良好的互换性。

² 高安全性：抽屉单元设有机械联锁装置，具有"连接/试验/分离"三个位置明显标志，确保操作安全。采用隔板进行可靠的防护和隔离，各功能室严格分开。

² 灵活的组合方式：同一柜体中可组合成抽屉式和固定式混合安装，满足不同用户需求。抽屉单元规格齐全，包括8E/4、8E/2、8E、12E、16E等多种类型。

² 高防护等级：产品防护等级可达IP40~IP54，适应不同环境要求。

1.3 执行标准

本产品设计符合以下标准：

GB/T 7251.2 《低压成套开关设备和控制设备》

GB/T 7251.1 《低压成套开关设备和控制设备 第1部分：总则》

IEC 61439 系列标准

1.4 智能化功能

GCZ智能型低压开关柜集成先进的智能监控系统，具有以下功能：

² 数据采集与监测：实时监测各回路的电流、电压、功率、电能、频率、功率因数等电参数，以及开关状态、故障信息、温度、漏电流等。

² 通信功能：支持Modbus-RTU、Profibus-DP、Modbus-TCP、MQTT等多种通信协议，可方便接入楼宇自控系统、工厂能源管理系统或云端平台。

² 云端平台：采用B/S架构，支持电脑WEB端、平板和手机APP多终端访问。平台提供用户概况、电力数据监测、电能质量分析、用能报表、异常事件报警和记录、运行环境监测、运维派单等功能。

² 手机APP远程控制：

实时监控：随时查看设备状态、电参数据、分/合闸状态

远程操作：支持对断路器进行远程分合闸控制、参数整定

报警推送：异常情况实时推送告警信息，支持短信和APP通知

能耗分析：查看用能报表、同比环比分析、成本核算

巡检管理：支持巡检任务派发、执行记录、缺陷跟踪

多站点管理：通过电子地图展示各变电所位置和运行状态

² 保护功能：具备过载、短路、接地、缺相、欠压/过压、过温、漏电等多种保护功能。

² 故障诊断：具有故障记录、波形捕捉、事件顺序记录、专家诊断系统等功能，可对设备运行状态进行评估和预测，便于快速故障排查。

² 能耗管理：支持分项计量和能耗分析，为节能改造提供数据支撑。

² 预测性维护：通过云端平台和大数据分析，对设备剩余寿命进行评估，预测可能发生的故障，实现预测性维护，减少非计划停机。

二、主要技术参数
