17.5kV开关柜用元件

17.5kV是IEC电压等级。工频耐受电压38kV，断开耐受电压45kV，雷电冲击耐受电压95kV，断开雷电冲击耐受电压110kV。

GB 国标12kV工频耐受电压42kV，断开耐受电压48kV，雷电冲击耐受电压75kV，断开雷电冲击耐受电压85kV。

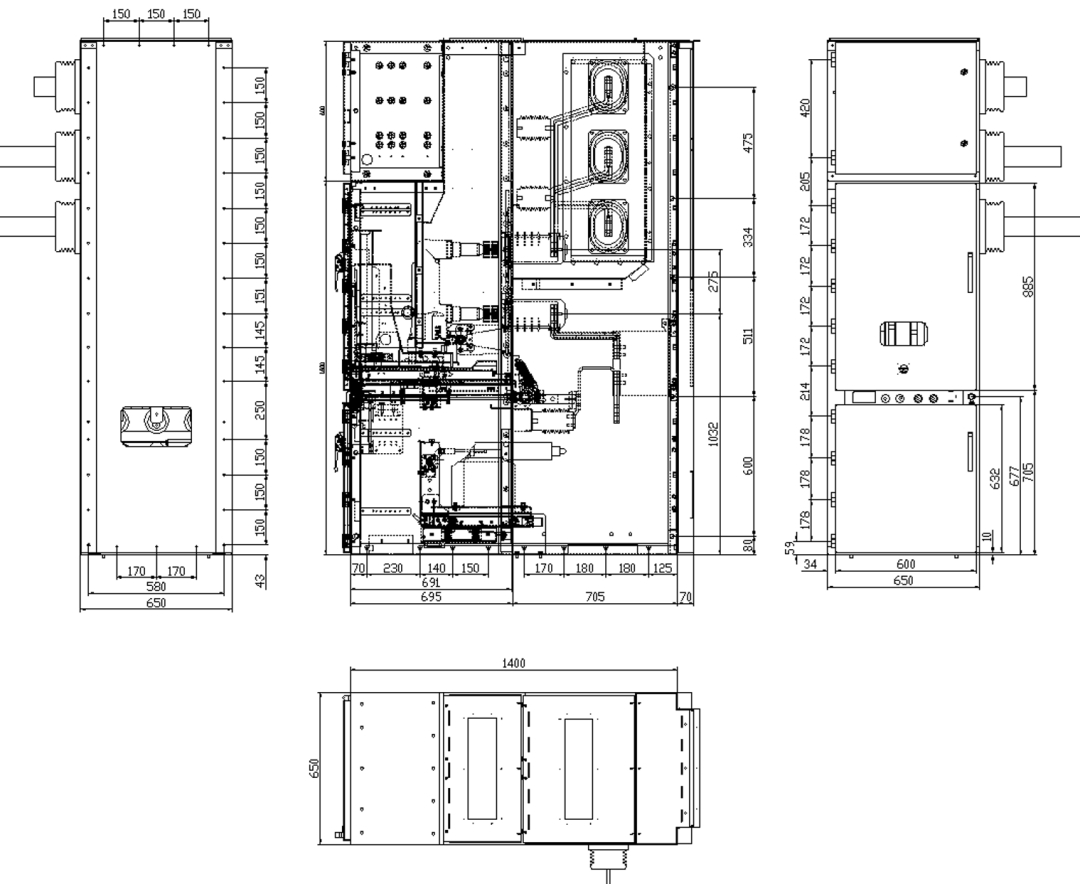

而IEC 17.5kV开关柜一般和12kV一样或者更小。如1250A 31.5kA断路器开关柜宽度600mm，深度1300mm。那就需要元器件小尺寸，600mm宽，相间距150mm，电流互感器、电压互感器宽度都要小于150mm。2000A 40/50kA开关柜宽度750mm，3150/4000A 40/50kA开关柜宽度900mm。

其中，600mm宽17.5kV开关柜的元器件选择最为困难，宽度小，紧凑布局，元器件需要满足17.5kV参数，绝缘电压要求，温升不超标。

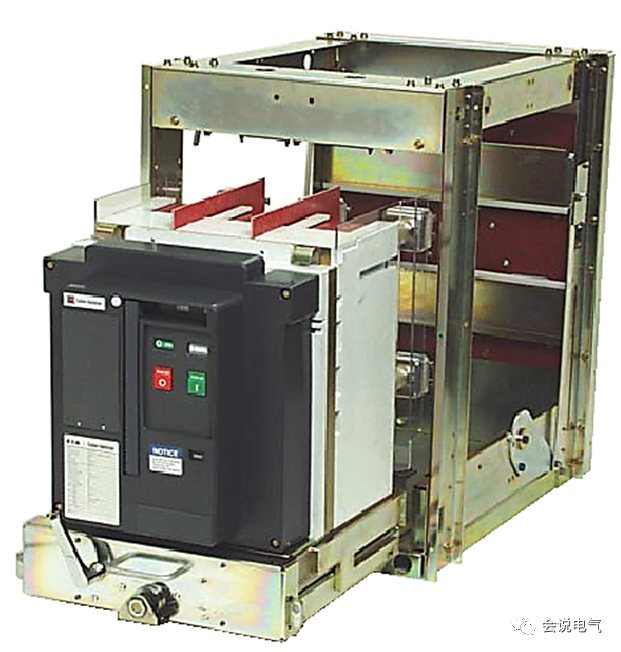

IEC 标准 T-VAC(*),T-VACR (**)，17.5 kV, 630 .. 1250 A, 16 .. 25 kA

ANSI 标准 VCP-T(*),VCP-TR 4.76..15 kV, 600 .. 1200 A, 16 .. 25 kA

相间距 130mm。

集成自供电“数字脱扣器”：

类型 LSIG （长延时、短延时、瞬动、接地） ，LSIG型（长延时、短延时、瞬动、接地）+计量+通讯

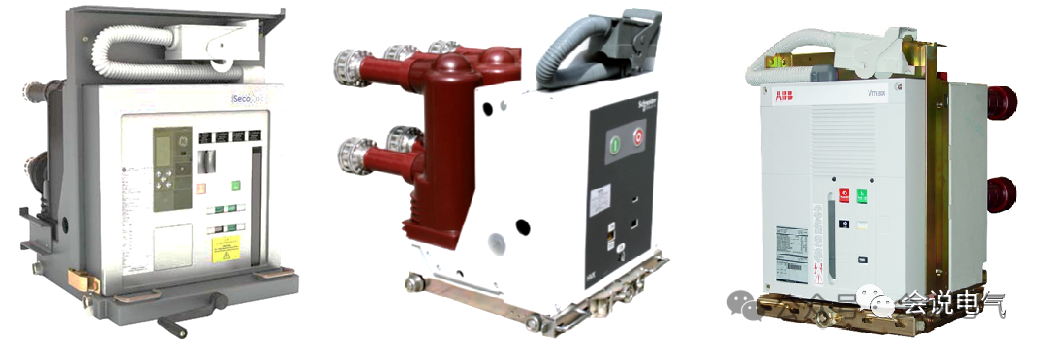

采用固封极柱的断路器，由于固封极柱的底部直径比较大，一般在130mm左右，因此相间距150mm，120+150+150=430mm，断路器宽度最小也要450mm，采用灭弧室相间框架隔板安装的可以缩小宽度，如ABB的Vmax，采用绝缘框架作为真空灭弧室安装固定元件，灭弧室相间只有140mm，触头往两边分，使相间距150mm与开关柜触头盒配套。操动机构宽度一般都可以满足小宽度要求，宽度小，相间距小，机构性能更稳定。

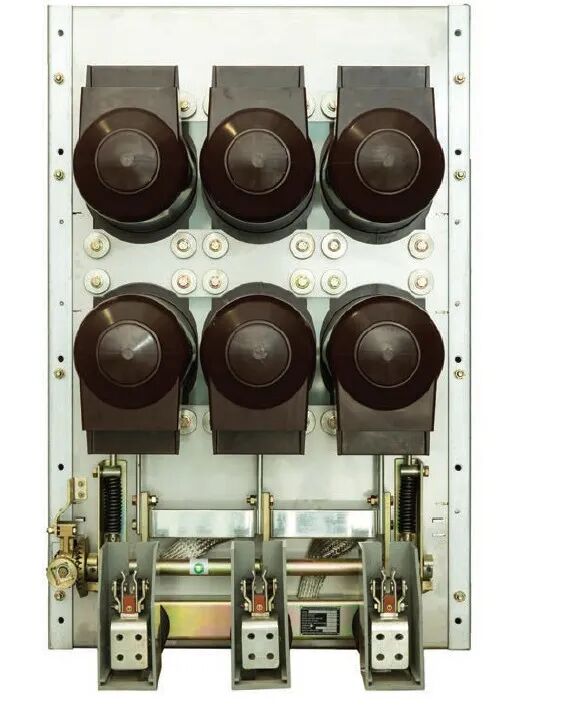

触头盒采用优质环氧树脂材料，采用板后螺栓固定形式安装，触头盒后部采用FR-4型绝缘板屏蔽。母线全绝缘形式，2根8×50mm铜排满足1250A电流应用，温升低，使用RAYCHEM 25kV热缩套管，相间空气净距96mm完全满足绝缘要求。

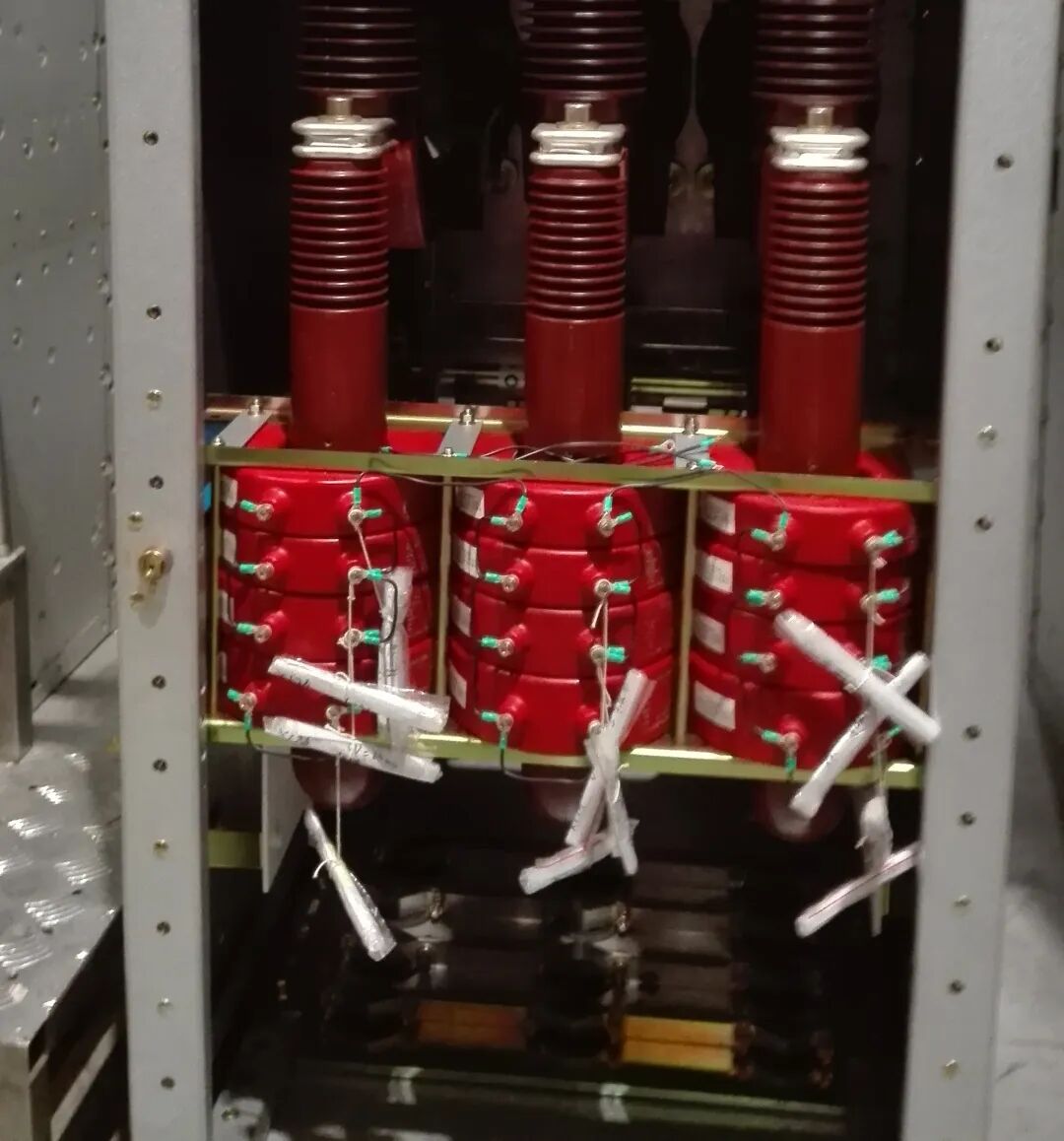

电流互感器采用LZZBJ9-12型，电流互感器对于不同电压等级应用，只要满足电气绝缘即可，也就是说，低压电流互感器只要通过绝缘导电棒等绝缘，也是可以用到17.5kV甚至38kV开关柜中。

LZZBJ9-12宽度148mm，满足相间距150使用，采用带有高端子屏蔽的互感器，保证高压接线端子处电气距离，必要时相间距增至170mm，普通电流互感器相间使用绝缘板阻挡即可。

接地开关相间距150/170mm。绝缘罩隔离静触头，采用50mm宽连接铜排，相间绝缘没有问题。需要注意的是接地开关静触头到主轴和框架的空气距离不能满足160mm 95kV冲击耐受电压的要求，接地开关绝缘子高度145mm，需要电场均匀处理，静触头全圆角铜排，框架主轴处避免尖端的电场集中，必要时增加绝缘板。

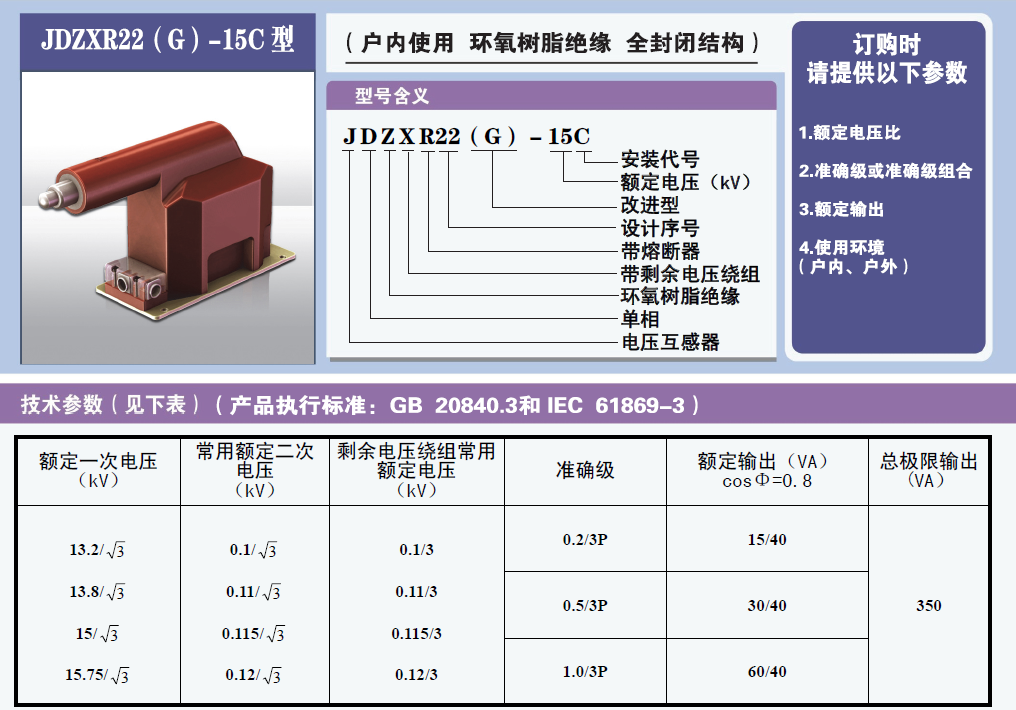

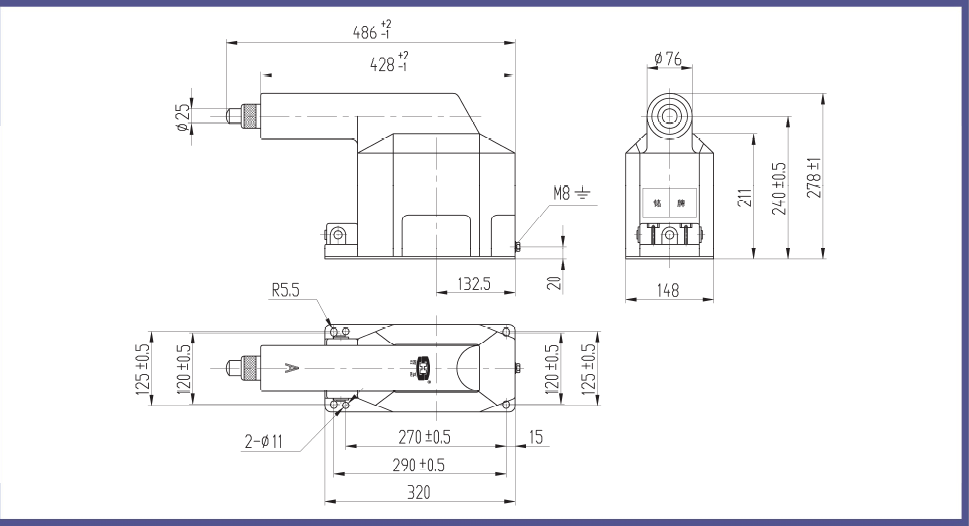

17.5kV电压互感器手车，采用JDZX22G-17R型电压互感器，宽度148mm，自带熔断器。一次电压 13.2/13.8/15/15.75kV。

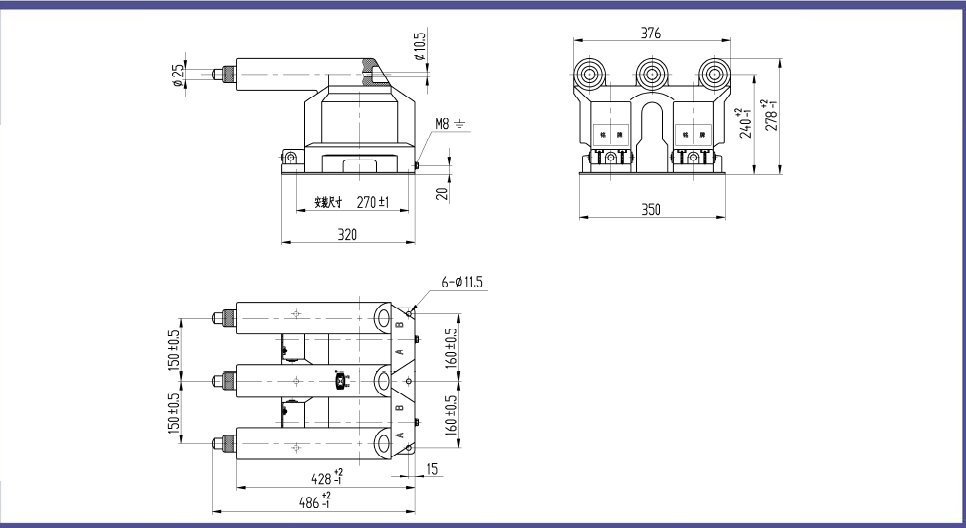

JXZVR22 -15C(V-V)

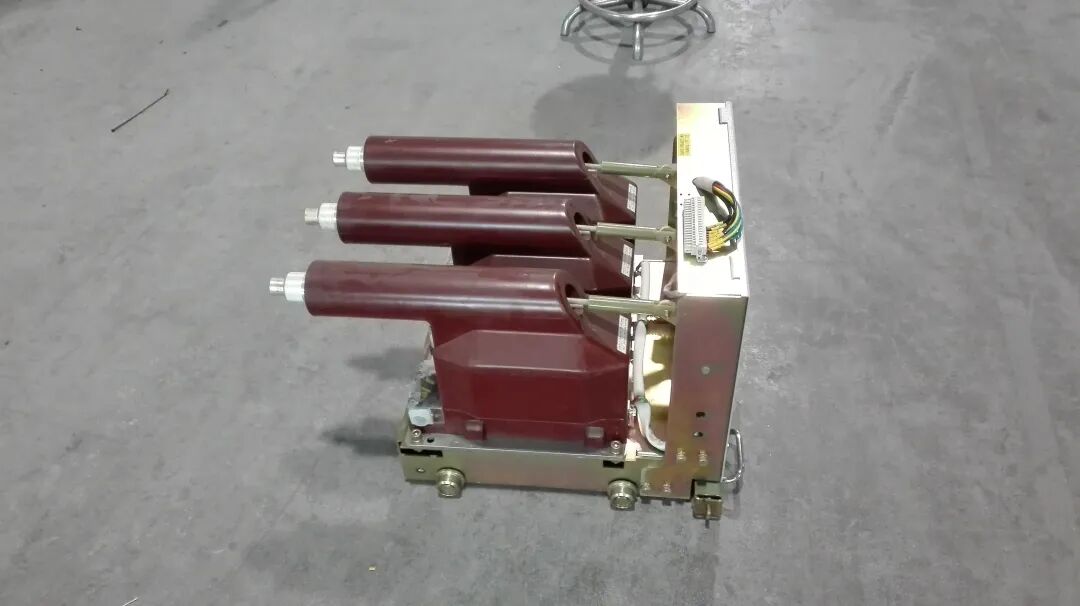

电压互感器手车宽度510mm。带熔断器熔断指示辅助开关。

避雷器需要按照电压等级、中性点接地方式选择，600mm宽开关柜选择带全绝缘连接线的避雷器，保证绝缘不受影响。
